Industrijski standard za sušenje biomase u linijama za peletiranje. Trokomorna izvedba postiže termalnu efikasnost preko 70% i kapacitet od 1 do 10+ tona na sat.
Rotaciona sušara sa rotirajućim bubnjem predstavlja industrijski standard za sušenje drvene piljevine u linijama za proizvodnju peleta, briketa i biomase. Bubanj rotira brzinom 3–8 obrtaja u minutu i blago je nagnut (3–5°) od ulaza ka izlazu, tako da se materijal kreće gravitacijom kroz unutrašnjost dok lopatice (flajtere) podižu i prosipaju piljevinu kroz struju vrelog vazduha.
Ključna prednost rotacione sušare je istosmerni (ko-strujni) tok vazduha — najvreliji vazduh kontaktira najvlažniji materijal na ulazu, dok se na izlazu gde je piljevina najsuva i najzapaljivija vazduh već ohladi. Ovim se dramatično smanjuje rizik od požara u poređenju sa protivstrujnom konfiguracijom. Trokomorna izvedba sa tri koncentrična cilindra udvostručuje termalnu efikasnost i prepolovljuje prostorni otisak u odnosu na jednokomorne sisteme.

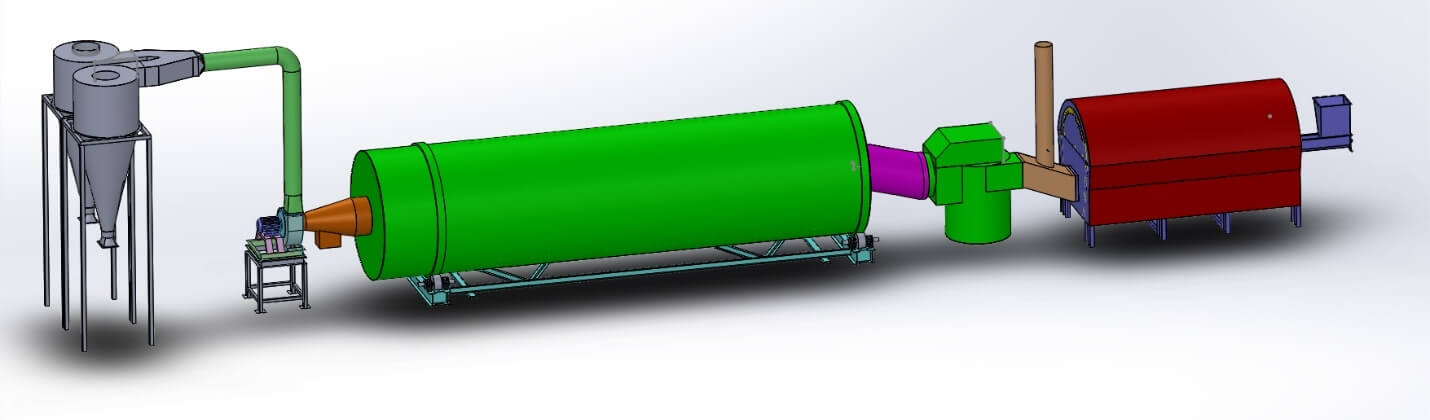

Kliknite na tačku da saznate više o toj komponenti
Teal tačke = prateće komponente · Zlatne tačke = ključni elementi pogona
Vlažna piljevina (40–60% vlage) ulazi u bubanj pužnim transporterom ili trakastim dodavačem sa ulaznog kraja.
Dok se bubanj okreće (3–8 o/min), unutrašnje lopatice podižu piljevinu uz zid pa je oslobađaju — stvaraju se „zavese" čestica u struji vrelog vazduha na 250–500°C.
Vazduh i materijal kreću se u istom smeru. Najvreliji vazduh kontaktira najvlažniju piljevinu na ulazu — bezbedno i energetski optimalno.
Nagib bubnja od 3–5° osigurava postepeno kretanje materijala od ulaznog ka izlaznom kraju kroz 15–30 minuta.
Smeša vazduha i osušene piljevine ulazi u ciklonski separator koji centrifugalnom silom odvaja čestice veće od 5–15 µm.
Piljevina sa ciljnom vlagom od 10–12% sprema je za sledeći korak u liniji — mlin čekićar i peletirku.
Jedan rotirajući bubanj — klasična izvedba
Tri koncentrična cilindra — industrijski standard
Trokomorna izvedba dostiže 70%+ termalne efikasnosti zahvaljujući trostrukom prolazu i samorizolaciji između koncentričnih cilindara.
Trokomorna konstrukcija zauzima ~50% manje prostora od jednokomorne, eliminišući potrebu za dugim bubnjevima od 15–20 metara.
Svega ~5 kWh električne energije po toni sirovog materijala. FGR recirkulacija dimnog gasa smanjuje potrošnju toplote na 1.500 BTU/lb isparene vode.
Istosmerni tok vazduha i materijala osigurava da se najohlađeniji vazduh kontaktira sa najsuvljim materijalom — dramatično smanjuje rizik od požara.
Prihvata materijale od fine piljevine do sečke do 40 mm — za razliku od flash sušara ograničenih na čestice ispod 3 mm.
Skalabinost do 36+ tona na sat, što je više od svih ostalih tipova sušara. Idealno za industrijsku i visoko-kapacitetnu proizvodnju peleta.
Odlična prilagodljivost ulaznoj vlazi od 30–65%+. Trakaste sušare ne mogu da rade sa ovako visokim i varijabilnim sadržajem vlage.
Jednostavna mehanička konstrukcija sa minimalnim pokretnim delovima. Nema trake za zatezanje kao kod trakastih sušara.
FGR sistem rekuperiše rezidualnu toplotu iz ispušnog vazduha, snižava koncentraciju O₂ i dodatno smanjuje rizik od požara.
Vertikalna cilindrično-konusna posuda odvaja osušenu piljevinu od izduvnog vazduha centrifugalnom silom. Efikasno odvaja čestice veće od 5–15 µm.
Stvara negativan pritisak koji vuče vreo vazduh kroz ceo sistem. Frekventni regulator (VFD) omogućava precizno podešavanje protoka vazduha.
Za sagorevanje vlažne drvne sečke (vlaga do 40%). Automatsko doziranje goriva, recipročna/putujuća rešetka, temperaturno do 900°C, efikasnost 75–85%.
Za suvu piljevinu 10–15% vlage. Tangencijalni unos goriva, temperatura 800–1.200°C, stepen dogorevanja do 98%, alternativa rešetkastom ložištu.
Hvatač iskri instaliran između sušare i ciklona/filtera. Pasivne prepreke i/ili aktivni IR detektori sa vodenim sprej-mlaznicama — aktivacija za milisekunde.
Automatska regulacija temperature izlaznog gasa za ciljnu vlagu. SCADA nadzor, HMI touch screen, data logging, upravljanje VFD frekventnim regulatorima.
Deo ispušnog vazduha vraća se na ulaz — rekuperacija rezidualne toplote, povećanje vlažnosti vazduha i smanjenje O₂ za poboljšanu bezbednost.
Automatsko doziranje vlažne piljevine u bubanj. Brzina podešava se PLC-om za konstantan kapacitet i uniformnu izlaznu vlagu.
| Parametar | Vrednost |
|---|---|
| Ulazna vlaga piljevine | 40–60% (prosečno ~50%) |
| Ciljna izlazna vlaga | 10–12% (EN14961 standard) |
| Preciznost sušenja | ±1% |
| Temperatura ulaznog gasa | 250–500°C (do 650°C) |
| Temperatura izlaznog gasa | 70–120°C |
| Vreme zadržavanja | 15–30 minuta |
| Brzina vazduha u bubnju | 1,5 m/s |
| Brzina rotacije bubnja | 3–8 o/min |
| Nagib bubnja | 3–5° |
| Kapacitet (jednokomorna) | do 2 t/h |
| Kapacitet (trokomorna) | 1–10+ t/h (do 5 t/h) |
| Termalna efikasnost (jednokom.) | ~35% |
| Termalna efikasnost (trokom.) | 70%+ |
| Potrošnja toplote (sa FGR) | 1.500 BTU/lb (3,5 MJ/kg) |
| Potrošnja toplote (bez FGR) | 1.800 BTU/lb (4,2 MJ/kg) |
| El. energija (motori + ventilatori) | ~5 kWh/t sirovog mat. |
Kritična bezbednosna napomena: Temperatura samopaljenja drvne biomase iznosi svega 170–190°C — znatno niže od radnih temperatura sušare od 300–500°C. Od 2001. godine zabeleženo je preko 52 požara i eksplozija u fabrikama peleta. Višeslojna zaštita nije opcija već neophodnost.
Instaliran u kanalima između sušare i ciklona/filtera. Vatrostalne prepreke primoravaju vazduh na S-putanju — iskre udaraju u prepreke i gase se. Filtrirajući ekrani od nerđajućeg čelika 316 na svakom otvoru.
Aktivni sistemi sa infracrvenim detektorima detektuju žar i užarene čestice po IC potpisu, aktivirajući vodene sprej-mlaznice u roku od milisekundi pre nego iskra dosegne opremu nizvodno.
Smanjuje koncentraciju kiseonika u sušećem vazduhu — smanjenjem O₂ eliminišu se uslovi za paljenje. Istovremeno poboljšava energetsku efikasnost i smanjuje NOx emisije za 15–29%.
Rupture diskovi na bubnju za rasterećenje pritiska u slučaju deflagracije. Standardima NFPA 660/664, NFPA 68 i NFPA 69 propisani ventilacioni paneli na ciklonima i filterima.
Prskalice instalirane na prednjem kraju bubnja, aktiviraju se automatski pri detekciji požara. Sekvencijalno gašenje: prekid doziranja goriva → aktivacija prskalica → alarm operateru.
Feedback kontrolna petlja prati temperaturu izlaznog gasa kao primarni parametar. Senzori temperature na obe strane bubnja i ložištu. Automatski sekvencijalni shutdown pri alarmu.
| Parametar | Rotaciona (bubanj) | Trakasta sušara | Flash (pneumatska) |
|---|---|---|---|
| Kapacitet | ✓ Najveći: 5 t/h | Srednji | Srednji–visok |
| Termalna efikasnost | ✓ 70%+ (trokomorna) | Niža (gubici kroz traku) | ~60% |
| Prostorni otisak | ✓ Kompaktan (trokom.) | ✗ Veoma velik | Najmanji |
| Prihvatanje čestica | ✓ Piljevina do sečke 40 mm | Širok opseg, neujednačeno | ✗ Samo <3 mm |
| Tolerancija na vlagu | ✓ Odlična (30–65%+) | Srednja | ~ Ispod 50% |
| Ujednačenost sušenja | ✓ Odlična | ✗ Slaba (gornji sloj prvi) | Dobra za uniformne |
| Požarni rizik | ✓ Nizak (ko-strujni) | ✗ Viši (trenje trake) | Visok rizik od eksplozije |
| Troškovi održavanja | ✓ Najniži | ✗ Visoki (traka, zatezanje) | Nisko do srednje |
| Vreme sušenja | 15–30 minuta | Duže | ✓ Sekunde |
